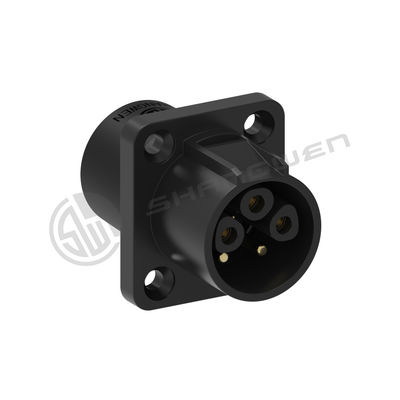

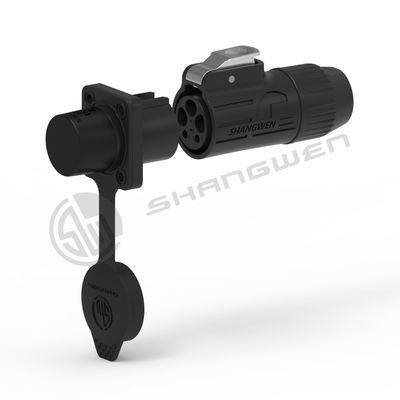

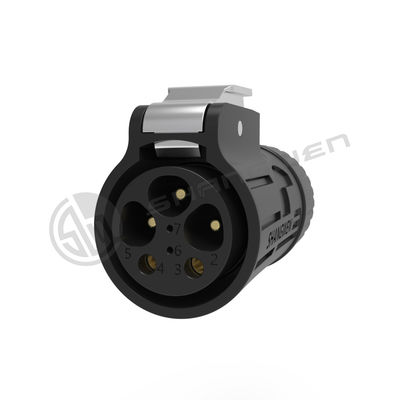

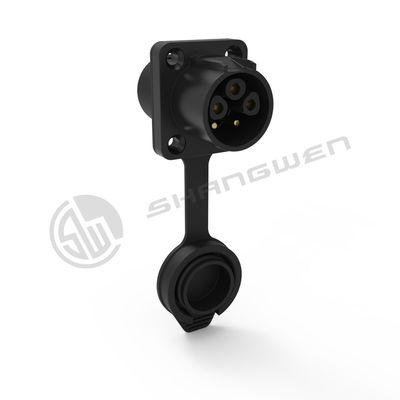

Industrial Outdoor Card Buckle 7-Core Waterproof IP67 Power Connector Plug Large Current 7 Pin Charging Connector Aviation Plug

Place of Origin	Guangdong, China
Nazwa handlowa	SHANGWEN
Model Number	SWF7A-TB
Minimum Order Quantity	10 pieces
Cena	CN¥11.80-14.80/pieces

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Jeśli masz jakiekolwiek obawy, oferujemy 24-godzinną pomoc online.

Szczegóły Produktu

led display connector

Application

Power

Gender

Industrial electronics

accessories

Podkreślić

7 Pin IP67 Power Connector

7 Core IP67 Power Connector

Large Current IP67 Power Connector

Zostaw wiadomość

opis produktu

Products Description

Power connector series-7 core male powercon（card buckle type）

This series is widely used in audio and video connection, lighting, LED display, industrial equipment and other industries.
The enclosure is made of industrial PBT insulation material, which is resistant to pressure, high temperature, corrosion and flame retardant up to UL94-V0.The inner core is made of copper alloy, which has strong contact stability and can strengthen the control of temperature rise.
The materials used in this series are extremely elegant, and the design of many inner cores meets the diversified industrial needs. Not afraid to apply in all kinds of bad conditions!

Model : SWF7A-TB ( outdoor use )

☑Adopt one key press button locking method,plug and play,fast and convenient;
☑Precision waterproof design,with high waterproof level,no fear of wading environment;
☑Adopt high-strength structural materials, pressure-resistant structure design,can
withstand greater vibration and shock.
☑High-power industrial waterproof connector - waterproof, moisture-proof and dust proof
☑The insulating parts of the shell are high-performance engineering plastics, and the flame retardant grade reaches UL94-V0
☑The connector is plated with gold/silver beryllium copper, which is oxidation and corrosion resistant to ensure fast signal
transmission and electrical conductivity
☑Multi-style inner core design to meet the needs of various industries
☑Connection mode:

1. Screw clamping and welding
2. Lock the cable with screws
☑Protection level: used in outdoor scenes, protection level up to IP65/IP67

1.Electrical parameters

Contacts NO.	Φ1.0* 6 pin
Rated current	10A
Rated voltage	250V AC
Contact resistance	≤4mΩ
Dielectric strength	1500V AC
Insulation resistance	＞1000MΩ

2.Mechanical parameters

Service life	＞1000 times
Power line	0.5mm²
Wire stripping length	5-7mm
Type of teminals	Soldering

3.Material and environmental parameters

Shell&insulated parts	PBT
Contacts	Brass with gold-plated
Sealing	Silicone/rubber
Flame-retardant grade	UL94-V0
Temperature range	-25°C to +85°C
Temperature rise	Temperature rise < 30º at 20A, < 40º at 25A, < 50º at 30A
Protection level	IP65

4.Size reference (unit /mm)

5.Installation reference drawing

Application area
